在電子設備中，時鐘信號如同心臟的跳動，維系著整個系統的正常運行。熱敏晶振作為時鐘源的核心元件，在溫度變化的環境中展現出卓越的性能。這種將熱敏電阻與晶體諧振器創新結合的元件，通過實時溫度補償機制，確保了時鐘信號的精準穩定。

一、熱敏晶振的工作原理

熱敏晶振由晶體諧振器和熱敏補償網絡兩部分構成。晶體諧振器采用AT切型石英晶體，通過壓電效應產生穩定的機械振動。熱敏補償網絡由精密熱敏電阻和補償電路組成，能夠?qū)崟r(shí)感知環境溫度變化。

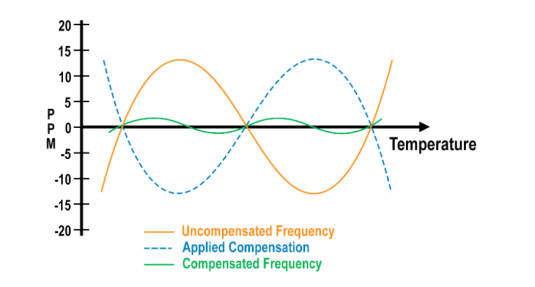

當溫度發生變化時，熱敏電阻的阻值隨之改變，補償電路根據阻值變化調整輸出頻率。這種閉環控制機制使晶振輸出頻率始終保持在設定范圍內，實現溫度補償功能。

熱敏晶振采用微型化封裝技術，將晶體諧振器和補償電路集成在3.2×2.5mm的封裝內。內部采用真空密封結構，確保元件在惡劣環境下穩定工作。

二、熱敏晶振的參數性能

頻率穩定性是熱敏晶振的核心指標，優質產品在-40℃至+85℃范圍內可實現±0.5ppm的穩定度。這種高穩定性源于精密的溫度補償算法和優質的晶體材料。

熱敏晶振的功耗通常在1.5mA至3mA之間，低功耗設計使其適用于便攜式設備?？焖賳?dòng)特性可在5ms內達到穩定輸出，滿足設備快速喚醒需求。

元件采用抗沖擊、抗振動設計，可承受10G的機械沖擊。工作溫度范圍覆蓋工業級標準，確保在嚴苛環境下可靠運行。

三、熱敏晶振的選型與應用

1.    通信設備：選擇高頻（26MHz ~ 52MHz）、低相位噪聲（<-150dBc/Hz @1kHz）的型號。

2.    工業控制：選擇寬溫范圍（-40℃ ~ +105℃）、高穩定性（±2ppm）的型號。

3.    汽車電子：選擇符合AEC-Q200標準、抗電磁干擾能力強的型號。

4.    便攜設備：選擇低功耗（≤2mA）、小封裝（如3.2mm×2.5mm）的型號。

應達利熱敏晶振系列

選型時需考慮頻率精度、溫度特性、老化率等參數。同時注意封裝尺寸與電路板布局的匹配，確保信號完整性。

熱敏晶振技術的發展推動著電子設備向更高精度、更小體積、更低功耗方向演進。隨著5G通信和物聯網的普及，熱敏晶振將在更多領域發揮關鍵作用，為智能時代提供精準的時間基準。
